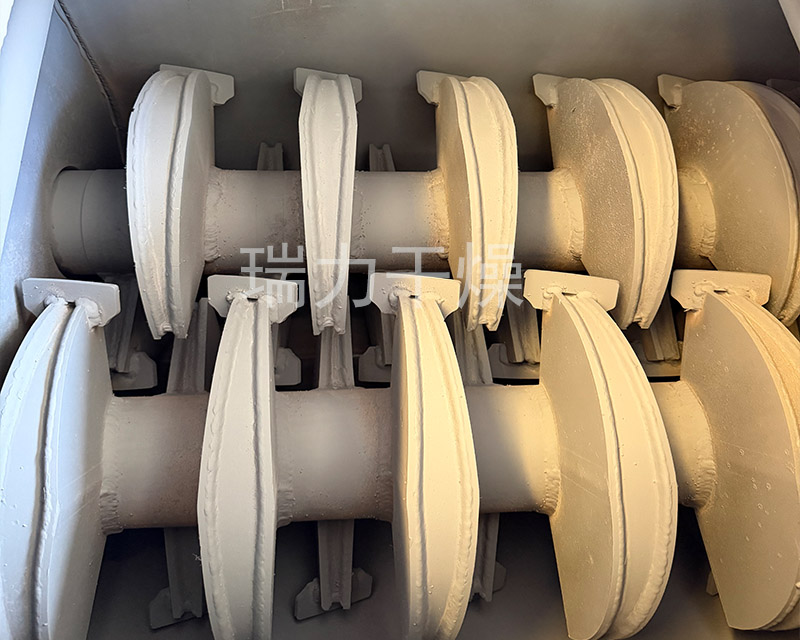

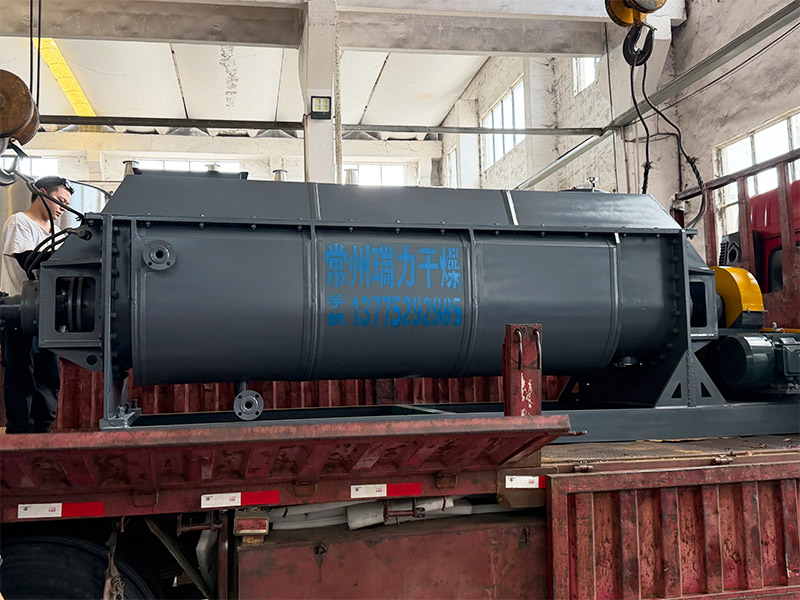

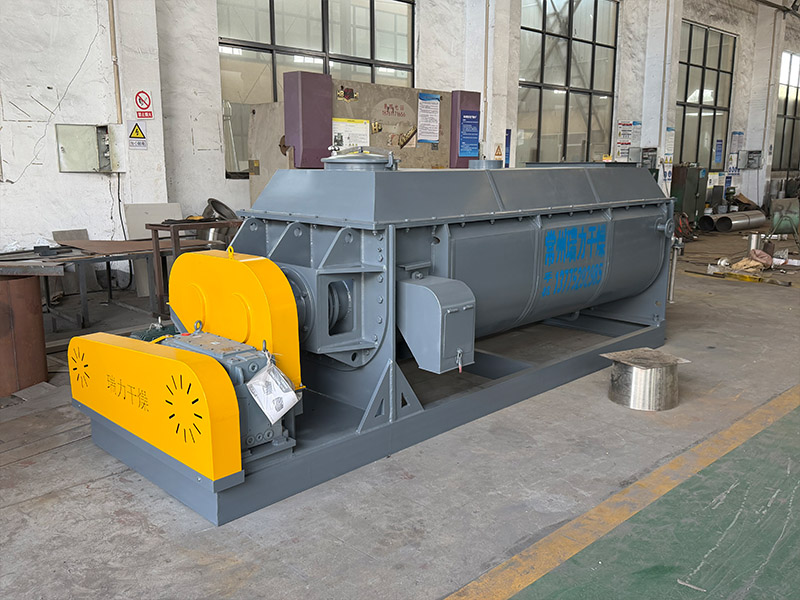

设备主要由带夹套的卧式壳体、空心轴、成对布置的空心楔形桨叶、驱动机构、进料口、出料口、排气口、热源介质进出口组成。空心轴与桨叶内部是连通的，可通入加热介质：蒸汽、导热油、热水。

工作原理：

1. 热量传导高温介质通入空心主轴与空心楔形桨叶内部，热量通过桨叶金属壁面、壳体夹套内壁，传导给与桨叶接触的湿物料；热量由金属传给物料，加热介质和物料不直接接触。

2. 搅拌、翻动、更新物料换热面电机带动空心轴缓慢旋转，楔形空心桨叶不断对物料进行搅拌、挤压、翻抛、推进。

3. 湿分汽化与排汽物料受热后内部水分汽化变成水蒸气；壳体顶部排气口通入少量氮气 / 空气作为载气，把汽化出来的水蒸气带出设备，送去冷凝器冷凝回收溶剂。

4. 出料物料在桨叶的缓慢推送下，从进料端向出料端移动，完成干燥后从底部出料口排出。
